輻射冷暖系統和全空氣系統對層高的要求對比
更新時間：2021-06-23 12:04:18 字號：T|T
在土地資源緊張、高樓大廈鱗次櫛比的今天，建筑層高與降低整棟房屋的高度、減輕結構自重、改善受力情況和節省投資及充分利用土地資源有著密...

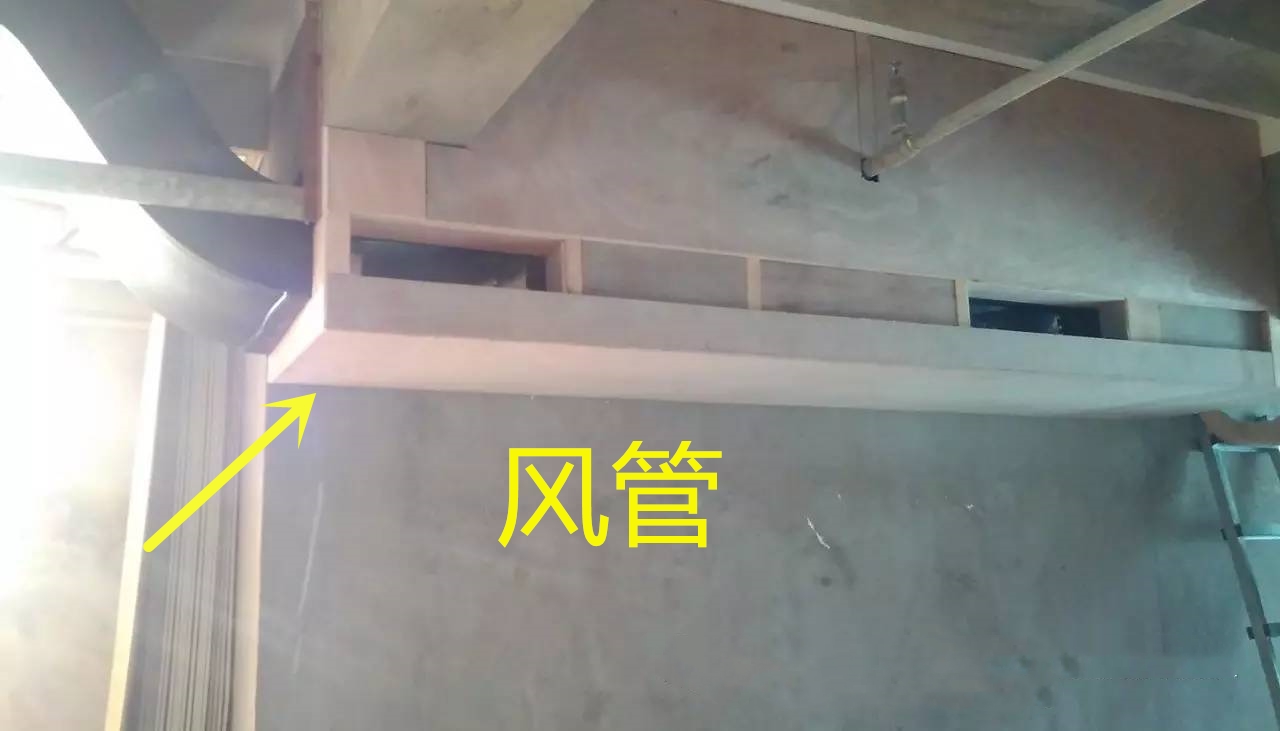

在土地資源緊張、高樓大廈鱗次櫛比的今天，建筑層高與降低整棟房屋的高度、減輕結構自重、改善受力情況和節省投資及充分利用土地資源有著密切的關系，因此適當降低層高至關重要。一般來說，房間完成面高度=層高-樓板高-梁高-水電暖管線占高-吊頂自身厚度-地面鋪裝高度，根據設計施工經驗來看，暖通管線排布是樓層占高的重要因素。傳統的全空氣系統、水系統、風機盤管加新風系統、多聯機系統等通常帶有大風管或室內機設備，一般會占據較大層高。
1、輻射末端設備及其應用
輻射系統一般以水作為冷/熱介質，通過特殊結構的系統末端設備——輻射板，將能量傳遞到其表面，并通過對流和輻射的方式直接與室內環境進行熱交換。金屬輻射板實際是一種管內走水、管外為空氣的表面式空氣換熱器，主要適用于商業、辦公建筑。輻射板的面板通常為鋁板（也可為鐵板)，水路串聯或者并聯。金屬輻射板一般安裝在吊頂或者墻壁上，板面直接起到供冷和裝飾的雙重作用。安裝于吊頂時，金屬輻射板鋪設在特質龍骨上，其本身不占用額外高度。
毛細管是直徑小(外徑一般為3.5mm一5mm) 、間距小(一般為10mm～40mm）的密布細管，兩端與分、集水聯箱相連，形成“冷網格”結構。這一結構一般安裝在房間吊頂或者墻壁內，在柵格表面噴涂液體石膏。毛細管頂裝時可以直接固定在結構樓板上，但是此種方式因為存在戶間傳熱和結露的隱患，所以一般選擇固定在石膏板上的方式。
毛細管網對于屋頂造型沒有特殊要求，但自身供冷能力有限，所以一般適用于住宅、辦公室或者人員密度相對不大的場所。
冷梁是與干工況風機盤管機組相類似的一種誘導式末端裝置，依據是否有室外空氣供給，可分為主動式、被動式兩種形式。主動式冷梁指空氣循環動力由外部強制送風供給，在冷梁內部形成空氣誘導過程,利用強制對流造成空氣與盤管間傳熱的設備（圖3）。被動式冷梁主要靠自然對流使氣流通過盤管，需要一個單獨的系統進行通風和除濕。被動式冷梁只適用于供冷建筑，主動式冷梁適用于一般建筑，且體積小、結構緊湊，可顯著節省建筑空間，尤其在豎向上。
2、置換通風系統
置換通風是指室外新鮮空氣經過處理，通過室內底部的送風口低速送入室內，空氣沿著地面蔓延，形成“新風湖”，依靠自身浮力緩慢上移，又受室內頂部熱源的影響，形成紊流，再通過上部的排風口排出室外。這種下送上排的方式形成了良好的氣流組織，通風效率接近100%。為節約層高，新風分配器與各新風口采用扁風管（厚度一般為50mm，加保溫）連接，且均埋于地板下或瓷磚下。以瓷磚鋪裝面為例，最終地面完成面一般為結構樓板以上70mm～80mm。
輻射加新風系統因其高舒適性被陸續應用于高端商業辦公建筑、政府辦公樓、醫療建筑和別墅中。由于高端商用辦公樓對空調出風速度及氣流組織的要求較高，同時為追求與裝修效果的匹配，通常會采用全空氣空調系統。
1）使用冷梁輔助供冷
在輻射加新風系統中，當配合使用冷梁時，頂層需要鋪設風機盤管、風管及其配件，成為占用層高的主要不利因素。當冷梁配合金屬輻射板使用時,系統占用的層高比全空氣系統多，而當冷梁配合毛細管時，由于毛細管貼附石膏板安裝，沒有額外的配件，占高較少，系統占用的層高比全空氣系統少8mm～28mm，沒有明顯優勢。
2）不使用冷梁輔助供冷
當鋪設的金屬輻射板或毛細管足夠承擔室內冷負荷，無需冷梁輔助制冷時（例如墻面增鋪輻射末端），室內頂部就沒有風機盤管、風管及其配件，輻射加新風系統占用的層高明顯比全空氣系統少。金屬輻射板系統僅占用270mm～290mm的層高，比全空氣系統節省層高132mm～145mm;毛細管系統僅占用154mm～177mm的層高，比全空氣系統節省層高248mm~258mm。
結語
在科技高速發展的現代社會，輻射加新風系統不斷更新和優化。結合建筑結構的設計，一些特殊材料的輻射模塊可預埋在隔墻內，解決了普通輻射末端供冷不足、需要冷梁輔助供冷的問題。總體而言，在滿足室內環境比較優良、人體舒適度要求較高的前提下，全空氣系統的大風管及其相關部件占用40cm～44cm的高度。輻射加新風系統的特殊輻射末端加地送風模式，僅占用15cm~29cm的高度，相比而言，一層樓節省15cm~25cm的高度，對于1幢20層高的大樓來說，則節省了3m一5m的高度，相當于一層樓的高度，大大節約了空間、資源和成本，符合綠色發展趨勢。
